WIRELESS FUNDAMENTALS & PERFORMANCE

Kali saya akan menjelaskan tentang pengertian dari wireless fundamentals & performance.

Training Outline
Pada materi ini akan dijelaskan :
Wireless Fundamentals
• Frequency & Signal
• Tx Power & RX Sensitivity
• Wireless Modulation
Wireless Performance
• Data Rates
• SNR
• CCQ
• Frame vs HW-Frames


Channels 80211b

Frequency 802.11a

(12) 20 MHz wide channels
(5) 40MHz wide turbo channels


Custom Frequencies

Supported Frequency

A/B/G Atheroschipset cards usually
support such frequencies
 2Ghz band: 2192-2539Mhz
 5Ghz band: 4920-6100Mhz
N Atheroschipset cards usually support
such frequencies
 2Ghz band: 2192-2539Mhz
 5Ghz band: 4800-6075Mhz

Channels Width
 Mikrotik mamiliki kemampuan untuk memanipulasi lebar pita kanal yang berpengaruh pada  performance link Wireless (Interference & Troughput) Supported Channel Width :
 5 MHzChannels
 10 MHzChannels
 20 MHzwide channels
 40MHzwide turbo channels
Pemilihan Channel Width (Wireless Band) yang tepat juga dapat meningkatkan ketahanan terhadap interferensi atau juga bisa meningkatkan troughput.


5 MHz Channels

Band :
• 2GHz-5MHz
• 5GHz-5MHz
5 MHz channels
Keuntungan :
Lebih fleksibel dan lebih tahan terhadap interferensi
Kerugian :
Penurunan Troughput
Data-Rate / 4


10 MHz Channels

Band :
• 2GHz-10MHz
• 5GHz-10MHz
10 MHz channels
Keuntungan :
Lebih fleksibel dan lebih tahan terhadap interferensi
Kerugian :
Penurunan Troughput
Data-Rates / 2

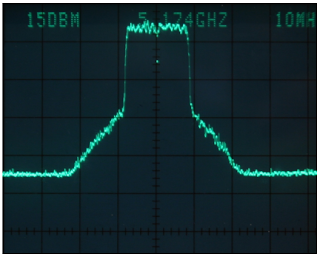

20 MHz Channels

Band=2.4GHz-b/g,5GHz
20 MHz Wide channels


40 MHz Channels

Band :
• 2.4GHz-Tubo
• 5GHz-Turbo
40 MHz channels
Keuntungan :
Bisa mendapatkan Troughput yang besar ~80-90
Mbps
Kerugian :
Rentan Interferensi


TX Power & RX Sensitivity

Wireless Card memiliki spesifikasi TX Power dan RX Sensitivity yang bervariasi sesuai dengan kualitas dari card itu sendiri. Tidak hanya pada kualitas, TX power dan RX sensitivity juga akan berubah sesuai dengan Band yang digunakan dan besar troughput yang melewati card tersebut.

Sekian penjelasan saya kali ini jika ada salah-salah kata mohon dimaafkan dan tolong di koreksi :)
